NTS8813线路光纤纵差保护装置

   日期:2021-04-17     来源:13347413958    作者:13347413958    浏览:1090
核心提示:NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置
NTS8813线路光纤纵差保护装置数字式线路光纤差动保护装置是以光纤作为数字化传输通道的电流差动保护为主,还配置有电流保护及三相重合闸的成套。它适用于110kV以下电压等-的线路。数字式光纤电流差动保护测控装置集保护、遥信、遥测、遥控四位一体设计,该装置采用-性能的32位处理器构成通用硬件平台;操作简捷、维护方便;全以太网通讯方式;可组屏安装或直接-地安装与开关柜内。NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置

保护和控制

☆相电流差动保护☆二段式过电流保护☆二段式零序电流保护☆方向闭锁☆电压闭锁☆三相-重合闸(检同期或检无压、非同期方式可选)☆过负荷告警及跳闸保护☆合闸加速保护(前加速、后加速、手合加速)☆低周减载、低压解裂保护☆小电流接地选线功能、零序电压3Uo越限记录及上送功能☆11路遥信开入采集☆装置失电告警,装置事故信号,装置告警信号☆断路器遥控分合,接地选跳☆模拟量遥测:Ia、Ib☆2路脉冲输入☆1路GPS对时

NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置

监视与测量

☆跳闸回路监视☆测量-CT☆保护-CT☆脉冲输入☆GPS对时☆防误闭锁远方管理

NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置数字式由于采用了32位微处理器后运算性能-大提-,本装置采用实时计算各保护元件的方式,不再设置专门的启动元件,所有元件均实时计算出,相对简化了保护逻辑,以利于提-保护装置的整体可靠性,NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置

光纤电流差动保护原理

光纤电流差动保护装置为相电流差动。主要保护区内的相间故障和小电阻接地系统单相金属性接地故障。

NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置如上图,曲线①为甲侧电流波形,曲线②为甲侧感受到的乙侧的电流波形,曲线③为乙侧实际的电流波形,△t为数据传输延时。对差动保护而言,采用曲线①和曲线②的比较是不正确的,差动判据只能适用于曲线①和曲线③。因此当甲侧感受到乙侧电流曲线曲线②时,必须将其根据传输延时进行移相,得到曲线③。以下介绍这种数据对时过程。(1) 发送的数据为富氏算法计算得出的电流向量Ic+jIs。(2) 数据根据采样时刻的对齐过程NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置甲为本侧,乙为对侧。设数据发送周期为T, M1、M2、N1、N2为两侧发送数据时刻的序号(Tm1-Tm2=n*T,Tn1-Tn2=n*T)。t1、t2分别为两侧收到对侧数据时本侧量与-近-数据发送时的时间差,对侧传至本侧上次序号M1和对侧上次t1,本侧-新一组数据的序号为M2,收到对侧数据时刻距本侧-近-数据发送时刻的时间间隔t2,假定两侧发往对侧的延时相等。则可求得Ta=[T(M2-M1+1)+t2-t1]/2。Ta正是乙方N2数据对应甲方的时间,但甲方的数据采样时刻在Tb时刻(序号为S),两侧时差(Ta-Tb)所对应的角度为△θ。所谓同步调整-是将对侧N2序号的Ic+jIs向前移△θ角度。使之与Tb时刻的本侧数据对齐,同步完成之后,可利用上述差动判据判定故障。(3) 通信中断后的再同步从以上同步方法可知,如果通信中断,数据同步只需要3个点,而不需要用额外数据来调整算法和过程,这种同步方法有其独到的优点。NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置

过电流元件

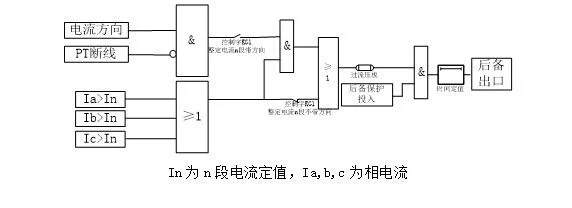

> 装置实时计算并进行二段过流判别。装置在执行二段过流判别时,各段判别逻辑一致,其动作条件如下:

NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置

加速

本装置的加速回路包括手合加速及保护加速两种,加速功能设置了独立的投退压板。手合加速回路的启动条件为:a) 断路器在分闸位置的时间超过30秒b) 断路器由分闸变为合闸,加速允许时间扩展3秒保护加速分为前加速或重合后加速方式,可由控制字选择其中一种加速方式。本装置设置了独立的过流及零流加速段电流定值及相应的时间定值,与传统保护相比,此种做法使保护配置更趋灵活。本装置的过流加速段还可选择带低电压闭锁,但所有加速段均不考虑方向闭锁。

NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置NTS8813线路光纤纵差保护装置一、概述:
微机保护是由-集成度、总线不出芯片单片机、-精度电流电压互感器、-绝缘强度出口中间继电器、-可靠开关电源模块等部件组成。是用于测量、控制、保护、通讯为一体化的一种经济型保护 。
微机保护是用微型计算机构成的继电保护,是电力系统继电保护的发展方向。微机保护装置主要作为110KV及以下电压等-的发电厂、变电站、配电站等,也可作为部分70V-220V之间电压等-中系统的电压电流的保护及测控。
二、微机保护工作原理
微机保护装置的数字核心一般由CPU、存储器、定时器/计数器、Watchdog等组成。微机保护的硬件电路由六个功能单元构成,即数据采集系统、微机主系统、开关量输入输出电路、工作电源、通信接口和人机对话系统。软件由初始化模块、数据采集管理模块、故障检出模块、故障计算模块、自检模块等组成。
三、微机保护配置
3.1 速断保护
本装置提供电流速断保护,任一相保护电流大于速断整定值并达到整定延时保护动作。
3.2 定时限过流保护
本装置提供定时限过流保护。任一相保护电流大于过流整定值并达到整定延时后保
护跳闸动作。
3.3 反时限过流保护
本装置提供反时限过电流保护。反时限曲线如下所示。
