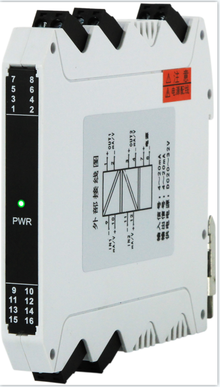

变送隔离器BS6M

   日期:2021-11-30     来源:13347413958    作者:13347413958    浏览:4
核心提示:变送隔离器BS6M
变送隔离器BS6M   是一种将(传感器输出)模拟电压或电流信号经隔离转换成精度、线性度相匹配的混合集成电路。     变送隔离器BS6M   产品主要用于工业控制系统中模拟信号输入输出控制,系统内部通过DSP、PLC的DA转换输出信号来显示和控制其它装置的可调输出,         变送隔离器BS6M    现场工作电压、电流和各种运行参数的监测及系统外部增加4-20mA(0-20mA)/0-5V标准信号接口等。         变送隔离器BS6M    该IC为标准Sip12 Pin符合UL-94的阻燃封装,占用PCB板面积少。装入仪器内部可以并联安装实现多路信号的监测、隔离和转换。       变送隔离器BS6M

与光电隔离的产品相比具有更好的精度、线性度和温漂特性,并可实现零点、增益、满度免调节,方波用户现场使用及增强可靠性和稳定性。


       变送隔离器BS6M

基本信息

  • 中文名

    有源信号隔离器

  • 通过

    DSP、PLC的DA转换输出信号


  • 增强

    可靠性和稳定性

  • 分类

    有源隔离器和无源隔离器

     变送隔离器BS6M   需要外接辅助电源工作的器件称为有源器件。ISO系列有源型信号隔离放大器可将传感器与PLC、仪器仪表之间传递的信号进行隔离、放大、转换、分配和变送。通过选择不同类型的IC进行组合,       变送隔离器BS6M 可组成输出多路相同或互为不同(1进2出、2进2出等)模拟量。工业现场传感器与仪器仪表、PLC、DCS等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作。正确选择隔离器能有效解决这些问题         变送隔离器BS6M

这种隔离方式使得输入、输出和电源三部分之间均采用电隔离。所以保证与输入、输出和电源连接的设备之间不会产生干扰。

它在输入端接受有源信号,然后将信号通过放大,滤波等处理后在输出端输出隔离信号。

        变送隔离器BS6M

这种隔离方式主要是为了消除连接到输出端的设备(例如:调节器、PLC输入卡)与现场设备之间的干扰。

它的输入与输出、电源之间隔离,输出与电源是共地的。

      变送隔离器BS6M   它在输入端接受有源信号(例如变送器,变换器)然后将信号通过放大,滤波等处理后在输出端输出隔离信号。        变送隔离器BS6M

输出隔离型

这种隔离方式主要为了消除连接到输入端的设备(例如,PLC输出卡)与现场设备之间的干扰。

它的输入、电源与输出之间隔离,输入与电源是共地的。

     变送隔离器BS6M    它在输入端接受有源信号(例如,PLC输出卡)然后将信号通过放大,滤波等处理后在输出端输出隔离信号。      变送隔离器BS6M            变送隔离器BS6M

技术参数

24V供电,输入、输出、电源,三端口全隔离。

技术特点

低功耗,长寿命

外形小巧,DIN导轨安装,SIP12PIN

输入/输出/电源间三隔离

       变送隔离器BS6M

输入电压或电流信号值

U1:0-5V A1:0-1mA

U2:0-10V A2: 0-10mA

U3:0-75mV A3: 0-20mA

U4:0-2.5V A4: 4-20mA

         变送隔离器BS6M

U5:0-±5V A5:0-±1mA

U6:0-±10V A6: 0-±10mA

U7:0-±100mV

辅助电源

P1:DC24V P2:DC12V

P3:DC5V P4:DC15V

         变送隔离器BS6M

输出信号

O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V

O6: 1-5V O7: 0-±5V O9: -20-+20mA O10:0-±10V

        变送隔离器BS6M
